Tubos de alta presión de acero inoxidable sin costura ASTM A312 / A269: fabricante y proveedor

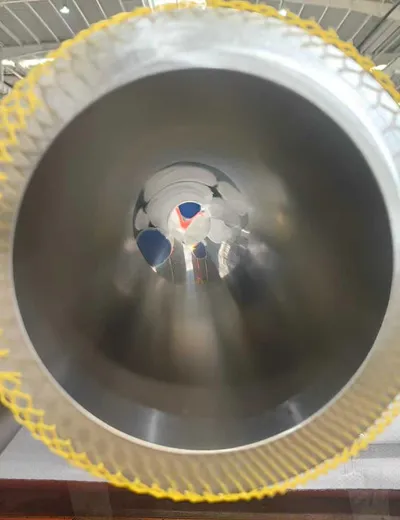

¿Qué es un tubo de acero inoxidable de alta presión?

El tubo de acero inoxidable de alta presión es un tubo sin costura diseñado específicamente para soportar presiones internas elevadas sin fugas ni fallo estructural. A diferencia de la tubería corriente, la de alta presión se fabrica con tolerancias dimensionales más estrictas, paredes más gruesas y propiedades mecánicas controladas, para responder a las exigencias de los servicios severos. Este tipo de tubería resiste de forma natural los ácidos, los álcalis, los medios clorurados y los entornos oxidantes, por lo que es apta allí donde la tubería de acero al carbono no da la talla o falla prematuramente.

Sus aplicaciones típicas incluyen sistemas hidráulicos, líneas de inyección química, líneas de instrumentación, sistemas de control de cabeza de pozo y submarinos, intercambiadores de calor y líneas de vapor de alta presión en generación eléctrica.

Como XTD fabrica esta tubería mediante proceso sin costura —perforado en caliente seguido de estirado en frío—, no existe cordón de soldadura ni zona afectada térmicamente asociada; bajo presión cíclica o sostenida, esos son precisamente los puntos débiles por los que suele fallar la tubería soldada.

Clasificación por presión

La clase de presión de la tubería de acero inoxidable viene determinada por el diámetro exterior, el espesor de pared, el grado del material y la temperatura de servicio, y se calcula conforme a ASME B31.3. La clasificación habitual del sector es la siguiente:

Notas: Estos límites no están normalizados de forma uniforme. Swagelok, Parker y otros diseñadores de sistemas pueden emplear umbrales distintos según la serie de racores y la aplicación.

Proceso de fabricación del tubo sin costura de acero inoxidable de alta presión

La fabricación del tubo sin costura de acero inoxidable de alta presión comienza con la selección de tocho de acero inoxidable de calidad, que se calienta y perfora hasta obtener un tubo hueco. A continuación, el tubo hueco se somete a trabajado en caliente y estirado en frío para alcanzar las dimensiones precisas. Después se aplica un recocido de disolución para preservar las propiedades mecánicas y la resistencia a la corrosión. Por último, el tubo se decapa y endereza y pasa a inspección.

Principales características del tubo de acero inoxidable de alta presión

La resistencia a la presión y la capacidad de carga del tubo de acero inoxidable dependen del espesor de pared y del límite elástico del material. En tubo sin costura de pared gruesa, la presión de trabajo puede calcularse mediante la ecuación de Lamé (teoría del cilindro de pared gruesa) o la fórmula de ASME B31.3:

P = 2SE·t / (D − 2y·t)

Donde S es la tensión admisible del grado a la temperatura de servicio, t el espesor de pared mínimo, D el diámetro exterior, E el coeficiente de calidad (1.0 para tubo sin costura) e y el coeficiente de temperatura. Con el mismo espesor de pared, los grados de alta resistencia como el dúplex 2205 y el súper dúplex 2507 admiten clases de presión muy superiores a las del 304/316.

• Diseño de pared gruesa: Este diseño de tubería eleva su capacidad para soportar presiones internas elevadas y condiciones de servicio severas.
• Excelente resistencia a la corrosión: Su composición química —cromo, níquel y otros elementos— permite que el tubo forme una película pasiva protectora al entrar en contacto con el oxígeno. Esa película ayuda a resistir la oxidación, la picadura, la corrosión por resquicio y la corrosión generalizada.
• Resistencia a la temperatura: La resistencia a la temperatura también deriva de la composición química del tubo, ya que elementos como el cromo, el níquel y el molibdeno mantienen estable la aleación en un amplio rango térmico.
• Ductilidad y flexibilidad: La ductilidad del tubo procede principalmente de su microestructura austenítica, presente en grados como el 304 y el 316.

Especificaciones técnicas del tubo de acero inoxidable de alta presión

Las especificaciones técnicas del tubo de acero inoxidable de alta presión incluyen la presión de trabajo, las dimensiones y las tolerancias. Cada grado tiene sus propios requisitos dimensionales y de tolerancia.
