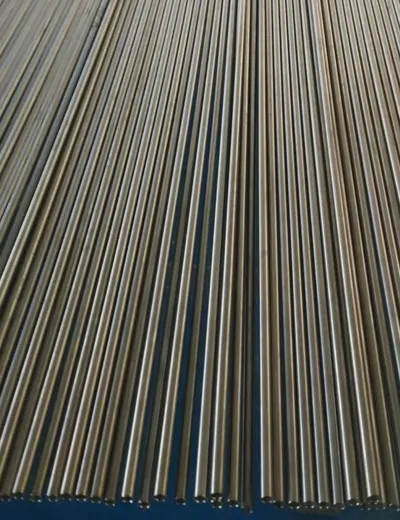

Norma ASTM B165 de tuberías y tubos sin costura Monel 400 (UNS N04400)
La ASTM B165 es una especificación estándar de ASTM International, publicada por la Sociedad Estadounidense de Ensayos y Materiales (ASTM), que fija los requisitos de fabricación y calidad de las tuberías y tubos sin costura de aleación níquel-cobre (UNS N04400). El material se conoce habitualmente como Monel 400. Define la composición química, las propiedades mecánicas, las tolerancias dimensionales, los estados de tratamiento térmico, el protocolo de la prueba hidrostática y los requisitos de inspección de los productos sin costura trabajados en frío.
El Monel 400 combina una matriz de alto níquel (mínimo del 63 %) con un 28-34 % de cobre, lo que da lugar a una aleación que resiste la corrosión en agua de mar, ácido fluorhídrico, ácido sulfúrico y medios alcalinos.Las tuberías y tubos de Monel 400 ASTM B165 se emplean ampliamente en ingeniería marina, procesado químico, refino, generación eléctrica y equipos farmacéuticos. Esta guía recorre todos los apartados de la ASTM B165 —detalle del grado, límites de composición química, requisitos mecánicos, tolerancias, ensayos y cuestiones prácticas— para que los equipos de ingeniería y de compras puedan seleccionar y adquirir el producto correcto con confianza.
Descarga gratuita del PDF de ASTM B165
Descarga gratuita del PDF de ASTM B165
¿Qué es la ASTM B165?
La ASTM B165 es la especificación estándar para tuberías y tubos sin costura de aleación níquel-cobre (UNS N04400).Depende del subcomité B02.07 de níquel y cobalto refinados y sus aleaciones, del comité ASTM B02 de metales y aleaciones no férreos.
La norma define dos estados de suministro: recocido (blando, con acabado mate oscuro) y con alivio de tensiones (tratado térmicamente por debajo de la temperatura de recocido, con un acabado fino de tono claro a medio-oscuro). También puede suministrarse material trabajado en caliente, con propiedades y tolerancias acordadas entre el fabricante y el comprador.
La tubería se dimensiona conforme a la designación NPS estándar (diámetro nominal de tubería), mientras que el tubo se dimensiona por diámetro exterior y espesor de pared nominal o mínimo. La norma abarca desde tubos de diámetro exterior en decimales hasta NPS 8 (8.625 pulgadas / 219.1 mm de diámetro exterior) y medidas superiores; el anexo X2 recoge los schedules de espesor de pared de tubería, entre ellos el Sch 5, 10, 40 y 80.
Una diferencia clave: la ASTM B165 cubre el Monel 400 tanto en forma de tubería como de tubo. Para la aleación níquel-cobre destinada específicamente a tubos de condensador e intercambiador de calor, la especificación aplicable es la ASTM B163. La B163 comparte con la B165 los mismos requisitos químicos y mecánicos, pero añade reglas de ensayo y de control dimensional específicas para condensadores.
Composición química de la ASTM B165
La composición química de la aleación ASTM B165 fija los porcentajes controlados de níquel y otros elementos de aleación en las tuberías y tubos sin costura de níquel y de aleación níquel-cobre. Estos elementos condicionan la resistencia a la corrosión, la resistencia mecánica y el comportamiento del material en entornos marinos, químicos e industriales. Conocer la composición química ayuda a garantizar la elección del grado ASTM B165 correcto para un funcionamiento fiable en aplicaciones exigentes.
| Grado | Número UNS | Norma (Tube) |
Requisitos de composición química (valores máximos) | ||||||||||||
| Carbono (C) | Manganeso (Mn) | Fósforo (P) | Azufre (S) | Silicio (Si) | Níquel (Ni) | Cromo (Cr) | Molibdeno (Mo) | Cobre (Cu) | Hierro (Fe) | Titanio (Ti) | Aluminio (Al) | Cobalto (Co) | |||
| Monel 400 | N04400 | B165 | 0.30 | 2.00 | 0.024 | 0.50 | min 63.0 | - | - | 28.0-34.0 | 2.5 | - | - | - | |
Nota:El contenido de níquel se determina aritméticamente por diferencia. Cuando el comprador exige una comprobación del material acabado, se aplican las desviaciones del análisis de producto (de comprobación). El método de ensayo para el análisis químico es la ASTM E 76 (métodos de ensayo para el análisis químico de aleaciones níquel-cobre).
Propiedades mecánicas de la ASTM B165
La ASTM B165 define los requisitos mecánicos de dos estados: el recocido y el de alivio de tensiones. El Monel 400 recocido ofrece una resistencia intermedia y una elevada ductilidad (35 % de alargamiento). El material con alivio de tensiones conserva una mayor resistencia a la tracción y un mayor límite elástico, pero con menor ductilidad (15 % de alargamiento, frente al 35 % del recocido). La tabla siguiente recoge los valores mínimos que fija la ASTM B165.
| Grado | Estado y dimensiones | Norma | Resistencia a la tracción Mín., MPa |
Límite elástico Mín., MPa |
Alargamiento Mín., % |
| N04400 | Estado recocido: DE ≤ 127 mm | B165 | 480 | 195 | 35 |
| N04400 | Estado recocido: DE > 127 mm | B165 | 480 | 170 | 35 |
| N04400 | Estado distensionado: todas las dimensiones | B165 | 585 | 380 | 15 |
Nota:El alargamiento se mide sobre una base de 2 pulgadas (50 mm), o 4D en probetas cilíndricas. El límite elástico se determina por el método de desviación del 0.2 %. Los valores de tensión admisible en la fibra se emplean en la fórmula de la presión de la prueba hidrostática (P = 2St/D). Para tubos de pequeño diámetro y pared delgada (medidas de convertidor), consulte el anexo X1 de la especificación, que recoge las propiedades en estado recocido, semiduro y duro.
Si desea más información sobre nuestros productos, ¡póngase en contacto con nosotros!
Monel 400 de la ASTM B165
La ASTM B165 cubre una sola aleación: la UNS N04400, conocida habitualmente como Monel 400.El Monel 400 es una aleación níquel-cobre en solución sólida, sin endurecimiento por precipitación. Su resistencia procede íntegramente del endurecimiento por solución sólida y del trabajo en frío. Desarrollada por primera vez en 1905, sigue siendo hoy una de las aleaciones de níquel más empleadas, porque combina resistencia a la corrosión, buenas propiedades mecánicas y facilidad de mecanizado.
La relación níquel-cobre, de aproximadamente 2:1, confiere al Monel 400 un comportamiento frente a la corrosión característico. El Monel 400 ofrece, en un amplio rango de concentraciones y temperaturas, una excelente resistencia al ácido fluorhídrico, motivo por el que se emplea de forma generalizada en las unidades de alquilación con HF de las refinerías. Se comporta bien también en ácido sulfúrico, ácido fosfórico, agua de mar, salmuera y sosa cáustica. Ello lo convierte en material de referencia para el procesado químico, la herrajería marina, las válvulas, las bombas y las tuberías de plataformas marinas.
El Monel 400 conserva una resistencia mecánica útil, en atmósferas no oxidantes, por debajo de 1000°F (538°C). Por debajo de su temperatura de Curie, en torno a 70 °F (21 °C), la aleación es débilmente ferromagnética; por encima de esa temperatura no es magnética.
| Propiedad | Valor | Norma | Observaciones |
| Número UNS | N04400 | ASTM B165 | Aleación níquel-cobre en solución sólida |
| Nombre común | Monel 400 | — | Desarrollada por INCO en 1905 |
| Contenido de níquel | 63.0% min | Tabla 2 | Elemento resto (determinado por diferencia) |
| Contenido de cobre | 28.0–34.0% | Tabla 2 | Principal elemento de aleación para la resistencia a la corrosión |
| Densidad | 0.319 lb/in³ (8.83 g/cm³) | — | Superior a la del acero inoxidable (0.29 lb/in³) |
| Rango de fusión | 2370–2460°F (1300–1350°C) | — | El rango de solidificación estrecho favorece la colabilidad |
| Temperatura de Curie | ~70°F (21°C) | — | Por debajo de esta temperatura es débilmente ferromagnética |
| Equivalente ASME | SB-165 | Volumen II-B de ASME | Para equipos a presión con sello de código |
Nota:Para los recipientes a presión, calderas y sistemas de tuberías construidos conforme al Código ASME de Calderas y Recipientes a Presión (BPVC), la especificación equivalente es la ASME SB-165. La SB-165 es idéntica a la ASTM B165 en cuanto a requisitos químicos y mecánicos, y se exige cuando el fabricante necesita conformidad de código para equipos con sello ASME. Los equipos de compras deben confirmar qué designación procede según el código de diseño aplicable.
Tratamiento térmico y estados
Las tuberías y tubos de Monel 400 ASTM B165 se suministran en uno de estos dos estados: recocido o con alivio de tensiones. El estado influye directamente en las propiedades mecánicas y en el acabado superficial. La elección del estado correcto depende de los requisitos de resistencia, ductilidad y conformabilidad de la aplicación.
recocido
El recocido consiste en calentar el material trabajado en frío a una temperatura suficiente para recristalizar la estructura granular y enfriarlo después a una velocidad controlada. El resultado es un producto blando y dúctil, con acabado mate oscuro. El Monel 400 recocido ofrece un alargamiento mínimo del 35 %, adecuado para curvado, abocardado, estampación y otras operaciones de conformado. La temperatura de recocido típica del Monel 400 es de 1300-1700°F (705-927°C), en función del grado de blandura requerido.
con alivio de tensiones
El alivio de tensiones consiste en calentar la tubería o el tubo trabajados en frío por debajo de la temperatura de recocido completo. Basta para reducir las tensiones residuales del trabajo en frío sin llegar a recristalizar por completo la estructura granular. El producto conserva una resistencia mayor (85,000 psi / 585 MPa de resistencia a la tracción mínima) y un acabado fino de tono claro a medio-oscuro. El alargamiento desciende a un mínimo del 15 %. Este estado resulta adecuado para aplicaciones que requieren mayor resistencia y ductilidad moderada, como ejes, muelles y elementos estructurales marinos.
Tolerancias de la ASTM B165
La precisión dimensional es esencial para el montaje correcto de los sistemas de tuberías y de los intercambiadores de calor. La ASTM B165 define las tolerancias de diámetro exterior, espesor de pared y longitud de corte. Estas tolerancias se aplican a las tuberías y tubos sin costura trabajados en frío. En el material trabajado en caliente, las tolerancias deben acordarse entre el fabricante y el comprador.
| Norma | Diámetro exterior (D) | Tolerancia (mm) | Espesor de pared (S) | Tolerancia | Longitud | Tolerancia |
| MM | NORMAL / ALTA | MM | MM | MM | ||
| B165 (Tubo estirado en frío) |
D<12.7 | +0.13/0 | ave. ±12.5% | min: +25.0%/0 | Longitud fija ≤9.1m |
+3.2/0 |
| 12.7≤D≤15.9 | ±0.13 | |||||
| 15.9<D≤38.1 | ±0.13 | ave. ±10.0% | min: +20.0%/0 | |||
| 38.1<D≤76.2 | ±0.25 | ave. ±12.5% | min: +22.0%/0 | |||
| D<12.7 | ±0.13 | ave. ±12.5% | min: +25.0%/0 | Longitud fija >9.1m |
+6.4/0 | |
| 12.7≤D≤15.9 | ±0.15 | |||||
| 15.9<D≤38.1 | ±0.19 | ave. ±10.0% | min: +20.0%/0 | |||
| 38.1<D≤50.8 | ±0.25 | ave. ±12.5% | min: +22.0%/0 | |||
| 50.8<D≤76.2 | ±0.38 | |||||
| B165 (Tubo acabado en caliente) |
19≤D≤38 | +0.4/-0.8 | Espesor de pared nominal: ±12.5 % | Espesor de pared mínimo: +28.5 %/0 | OD<50.8: +3.2/-0 OD≥50.8: +4.8/-0 Véase B829 para más detalles |
- |
| 38.1<D≤102 | ±0.8 | |||||
| 102<D≤235 | +1.6/-0.8 | |||||
| B165 (Tubería trabajada en caliente) |
25≤D≤48 | ±0.38 | Espesor de pared nominal: +16%/-12.5% |
Espesor de pared mínimo: +28.5 %/0 | - | - |
Requisitos de la prueba hidrostática
Toda tubería o tubo de diámetro exterior igual o superior a 1/8 de pulgada (3 mm) y espesor de pared igual o superior a 0.015 pulgadas (0.38 mm) debe superar la prueba hidrostática. El fabricante ensaya cada pieza a una presión interna de 1,000 psi (6.9 MPa), siempre que la tensión en la fibra calculada con la fórmula siguiente no supere el límite admisible.
La presión de la prueba hidrostática se calcula mediante P = 2St/D , donde P = presión de ensayo (psi o MPa), S = tensión admisible en la fibra, t = espesor de pared mínimo (pulgadas o mm) y D = diámetro exterior (pulgadas o mm).
| Estado y dimensiones | Tensión admisible en la fibra, psi | Tensión admisible en la fibra, MPa |
| Recocido, DE ≤ 5 pulgadas (127 mm) | 17,500 | 120 |
| Recocido, DE > 5 pulgadas (127 mm) | 16,700 | 115 |
| Con alivio de tensiones, todas las medidas | 21,200 | 145 |
Se rechaza toda tubería o tubo que presente fugas durante la prueba hidrostática. Previo acuerdo entre el comprador y el fabricante, la presión de ensayo puede elevarse a 1.5 veces los valores de la tabla anterior. Si el comprador no exige la prueba hidrostática, puede sustituirse por un ensayo eléctrico no destructivo.
Requisitos de ensayo e inspección
La ASTM B165 exige análisis químico, ensayo de tracción y prueba hidrostática en cada lote. Los requisitos adicionales de muestreo, inspección y marcado completan el marco de aseguramiento de la calidad. A continuación se detalla cada uno de los ensayos exigidos.
Análisis químico
Un ensayo de análisis químico por lote. A efectos del análisis químico, el lote se define como una colada. El ensayo se realiza conforme a ASTM E 76 (análisis químico de aleaciones níquel-cobre). Las muestras representativas se toman durante la colada o en una fase posterior del proceso.
Ensayo de tracción
Un ensayo de tracción por lote. A efectos de los ensayos mecánicos, el lote lo constituye todo el material de una misma colada, un mismo tamaño nominal (con independencia de la longitud) y un mismo estado de suministro. El ensayo se realiza conforme a ASTM E 8 (métodos de ensayo de tracción de materiales metálicos). El material se ensaya en la dirección de fabricación, con probeta de sección tubular completa, probeta longitudinal plana o la probeta cilíndrica de mayor tamaño posible.
Ensayo de presión hidrostática
Cada tubería o tubo se somete individualmente a prueba hidrostática. Las tuberías y tubos de diámetro exterior igual o superior a 1/8 de pulgada (3 mm) y espesor de pared igual o superior a 0.015 pulgadas (0.38 mm) se presurizan a un mínimo de 1,000 psi (6.9 MPa). El ensayo verifica la ausencia de fugas bajo presión interna.
Acabado y estado superficial
Todo el material debe ser uniforme en calidad y estado de suministro, presentar rectitud comercial y estar libre de defectos perjudiciales. El producto no debe presentar curvaturas ni acodamientos. Los extremos se cortan a escuadra y se desbarban.
Marcado del producto
Cada tubería o tubo debe marcarse con la denominación de la aleación o su número UNS (N04400), el número de colada, el estado de suministro, el número de esta especificación (B165), las dimensiones y los pesos bruto, tara y neto. El marcado se aplica sobre la superficie del material o mediante etiquetas y colgantes adheridos.
Preguntas frecuentes
-
¿Resiste el Monel 400 el ácido fluorhídrico?
-
¿Cuál es la temperatura máxima de servicio del Monel 400?El Monel 400 admite servicio hasta 1000 °F (538 °C) en condiciones no oxidantes o débilmente oxidantes. Por encima de esa temperatura la oxidación se vuelve apreciable. En medios fuertemente oxidantes, el límite práctico baja hasta unos 900 °F (480 °C). El límite de temperatura depende además del medio corrosivo concreto: el Monel 400 es susceptible de corrosión bajo tensión (SCC) en algunos medios, como los vapores de HF húmedos y aireados y los compuestos de mercurio, por lo que conviene consultar siempre los datos de corrosión de la aplicación específica. Para servicio continuo a alta temperatura en atmósferas oxidantes, las aleaciones níquel-cromo son una opción mejor.
-
¿Cómo se compara el Monel 400 con el acero inoxidable 316L en agua de mar?En servicio con agua de mar, el Monel 400 supera al 316L en todos los indicadores principales de corrosión. En agua de mar en movimiento, el Monel 400 resiste la corrosión-erosión a velocidades de hasta 100 ft/s (30 m/s), mientras que el 316L empieza a picarse a velocidades muy inferiores. Gracias a su contenido de cobre, el Monel 400 resiste además mejor el ensuciamiento biológico. Ahora bien, el Monel 400 puede sufrir picadura y corrosión por rendijas en agua de mar estancada o de baja velocidad, por lo que resulta más adecuado en condiciones de flujo continuo.
-
¿En qué se diferencian la ASTM B165 y la ASTM B163?La ASTM B165 cubre las tuberías y tubos sin costura de Monel 400 para servicio general; la ASTM B163 cubre los tubos de condensador y los esbozos para virolas de aleación níquel-cobre, concebidos para aplicaciones de intercambiador de calor y condensador. Ambas normas comparten los mismos requisitos químicos y mecánicos de la UNS N04400. La diferencia está en el sistema de dimensionado, la frecuencia de ensayo y los requisitos de acabado superficial. La B163 impone un control más estricto de la tolerancia de diámetro exterior y exige ensayos adicionales en el tubo destinado a servicio de condensador.
-
¿Es magnético el Monel 400?El Monel 400 es débilmente ferromagnético por debajo de su temperatura de Curie, en torno a 70 °F (21 °C). Por encima de 70 °F la aleación deja de ser magnética. A temperatura ambiente (unos 72 °F / 22 °C) es, en la práctica, esencialmente no magnética. Ello resulta importante en aplicaciones próximas a instrumentos magnéticos sensibles o a equipos de resonancia magnética, donde se requiere un material estructural no magnético.
-
¿Qué hay que tener en cuenta al soldar Monel 400?El Monel 400 requiere bajo aporte térmico y sin precalentamiento (salvo que la temperatura del material sea inferior a 60 °F), y una atmósfera protectora no oxidante. Los metales de aportación recomendados son el ENiCu-7 (electrodo revestido) o el ERNiCu-7 (hilo desnudo), conforme a AWS A5.11 y A5.14. Las superficies de la unión deben estar limpias, libres de grasa, aceite y cascarilla. La temperatura entre pasadas debe mantenerse por debajo de 300 °F (150 °C) para evitar el agrietamiento en caliente. El Monel 400 no suele requerir tratamiento térmico posterior a la soldadura.
-
¿En qué se diferencian el Monel 400 y el Monel K-500?El Monel K-500 (UNS N05500) añade aluminio y titanio a la base del Monel 400, lo que permite el endurecimiento por precipitación (envejecimiento). Tras el envejecido, el K-500 supera los 160,000 psi (1100 MPa) de resistencia a la tracción, más del doble de la resistencia mínima del Monel 400 recocido. El K-500 se emplea en ejes de bomba, rasquetas y elementos de fijación que requieren mayor resistencia mecánica, si bien resulta más caro y exige un tratamiento térmico controlado. Para aplicaciones generales de tubería y tubo, el Monel 400 conforme a ASTM B165 sigue siendo la opción estándar.
